一体化長の計算 Ver.3

エクシードシリーズ

一体化長の計算として、「溶接・接着・溶着等による接合」および「離脱防止継手による接合」を行います



通常価格:120,000円(税別)

価格: 96,000円(税別)20%OFF

(税込: 105,600円)

お問い合わせ

システム概要

とう性管、不とう性管を対象として屈曲部、分岐部、片落ち部、T字管、弁栓部、鉛直Sベンド管に対してスラスト力の検討を行い、対策工の要否を判定します。 また一体化長の計算として、「溶接・接着・溶着等による接合」および「離脱防止継手による接合」が選択できます。

機能および制限

対応管種

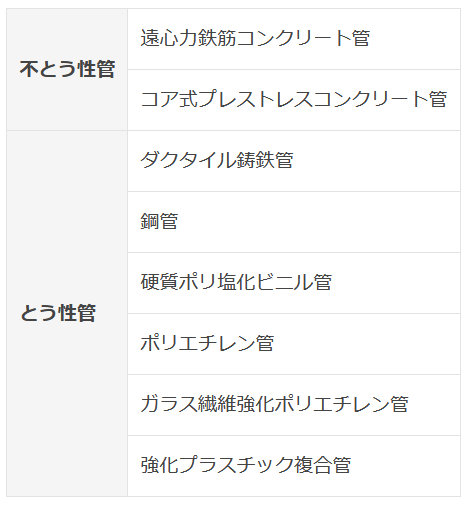

対応管種は以下のとおりです。

尚、管のデータは管種ごとに追加、編集が可能となっています。

(使用管種選択画面)

スラスト力の検討箇所は以下のとおりです。

  • パイプラインの屈曲部
  • パイプラインの分岐部
  • パイプラインにバルブ(制水弁)が設置される箇所
  • パイプラインの口径が変化する箇所(片落ち部)
  • T字管
  • 弁栓部
  • 鉛直Sベンド管

一体化長の計算
検討方法は、以下の2とおりとします。

  • 溶接・接着・溶着等による接合
  • 離脱防止継手による接合

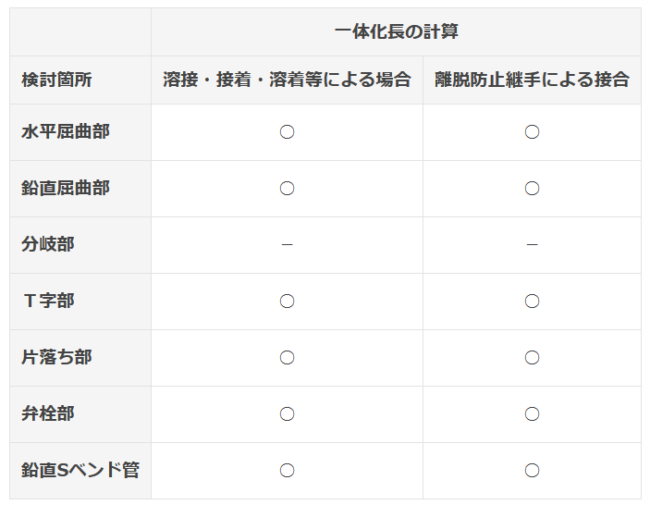

検討箇所と一体化長の計算の組合せは以下のとおりです。

※「溶接・接着・溶着等による接合」はポリエチレン管、ガラス繊維強化ポリエチレン管、鋼管、硬質塩化ビニル管、ダクタイル鋳鉄管のみ対応しています。
※「分岐部」ではスラスト力の検討のみになります。
※「弁栓部」では、弁室側壁にステイフナーを取り付けた形状で、スラスト力に対して、「管体応力計算」、「コンクリートの押し抜きせん断応力度」、「ステイフナー溶接部のせん断応力度」の照査を行います。また、一体化長の計算も可能です。

簡易版カタログはこちら

製品の機能・価格等、カタログ掲載事項が予告なく変更となることがあります。 最新の情報は綜合システム社ホームページでご確認下さい。
